2022中电联电力创新奖获奖项目介绍 | 有它在,世界上最复杂的特大型交直流混联电网稳了!

作者:广东电机工程华体平台 来源:原创 日期:2023-1-11 14:12:39 人气:325

       近日,中国电力企业联合会公布了2022年度电力创新奖获奖名单,由华体平台推荐的由南方电网科学研究院有限责任公司(华体平台副理事长单位)等单位完成的“多直流复杂大电网多层级协同稳定控制关键技术及应用”项目荣获二等奖。下面,就让小编来解读一下该项目的现实意义及科技创新点吧——

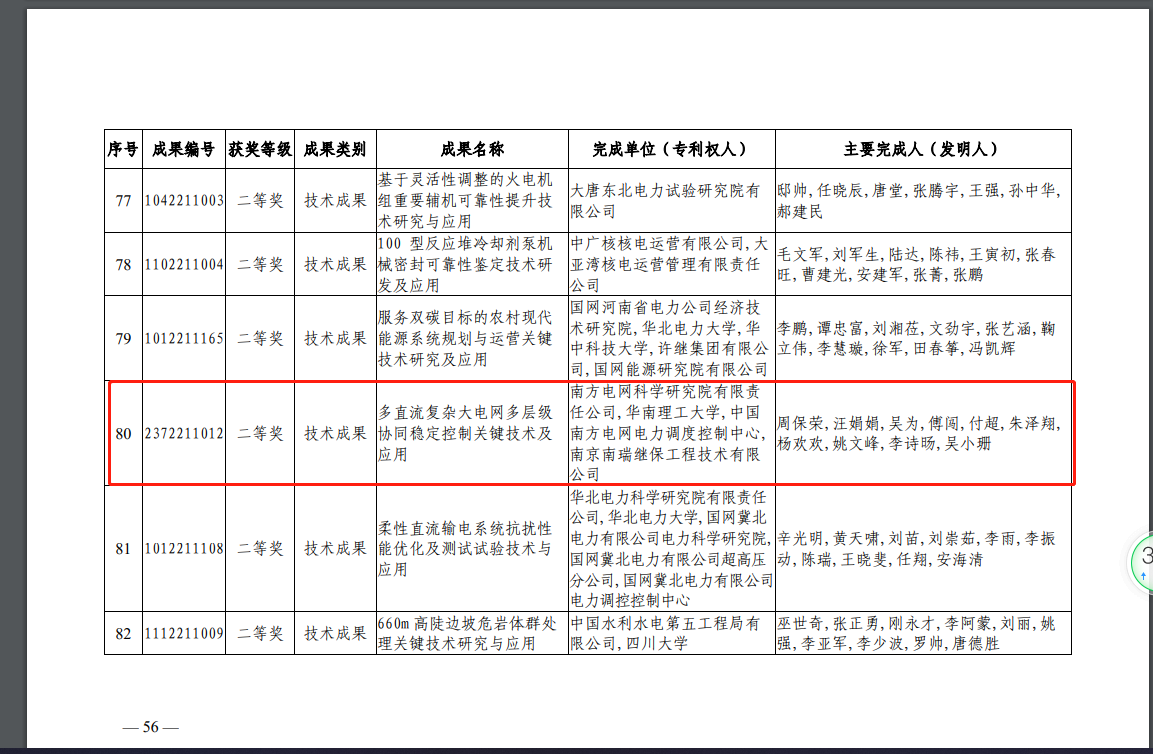

获奖名单


       因为最复杂,故应更保稳

       随着直流输电技术的发展,南方电网逐渐发展为含多回多类型直流的特大型电网,已建成13回直流,包含常规两端直流、常规三端直流、常规-柔性混合三端直流、常规/柔性背靠背直流,是世界上最复杂的特大型交直流混联电网,蕴含着复杂的稳定特性。

       失稳模式复杂,动态演变过程多变,这些特性决定了传统的基于就地信息的事件驱动型稳定控制技术面临挑战,需要从“广域协同”的角度入手,研究稳定控制新方法,实现含多回多类型直流的特大型电网广域协同的稳定控制。

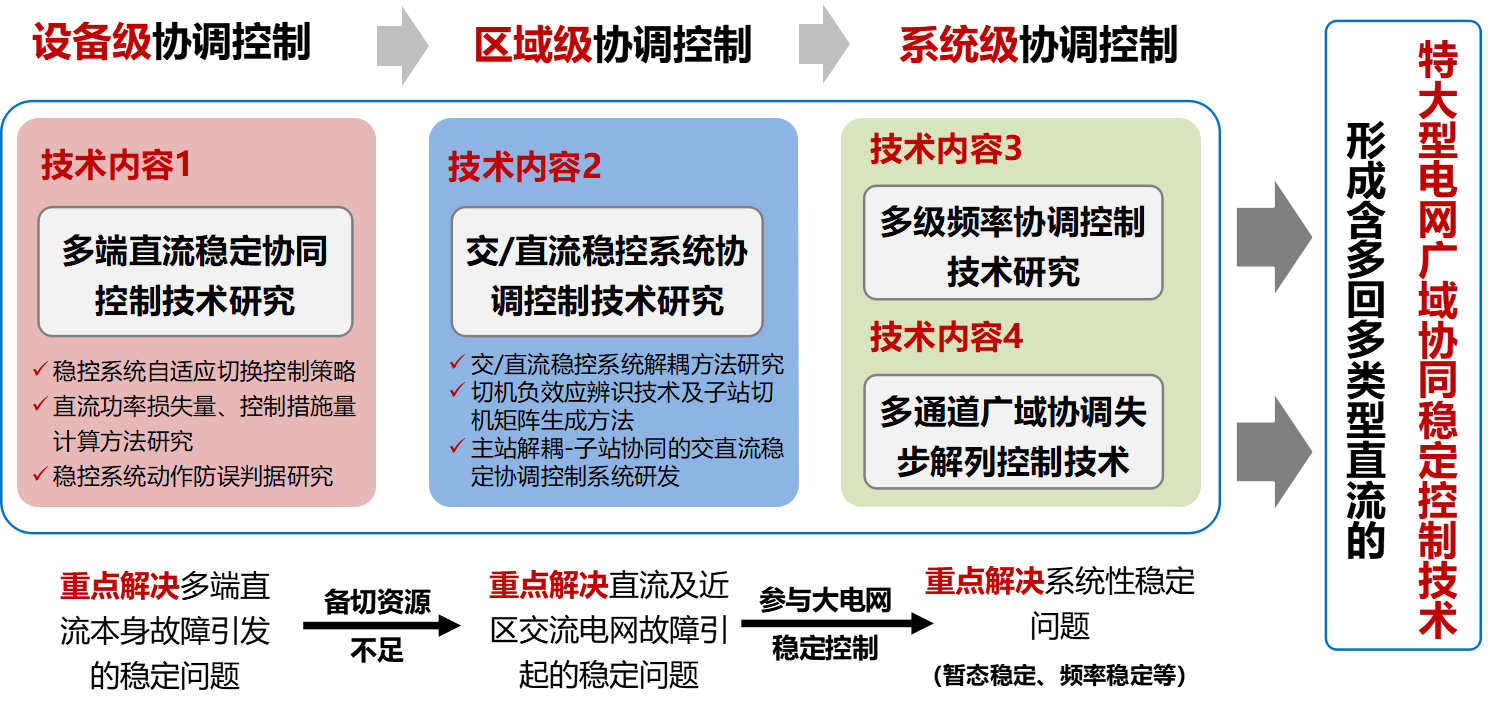

多直流复杂大电网多层级协同稳定控制技术体系

       核心难题逐个攻克

       项目以提高交直流特大型电网安全稳定风险防范能力为目标,逐个攻克电网安全稳定控制核心难题,形成“设备级控制→区域级控制→系统级控制”的多层级协同稳定控制技术体系,取得了一系列创新成果:

       1.提出“相位补偿、相频解耦”锁相、常直有功-无功优化控制、柔直直流故障穿越等方法,提升多回多类型直流自治、交直流故障穿越和主动支撑能力。

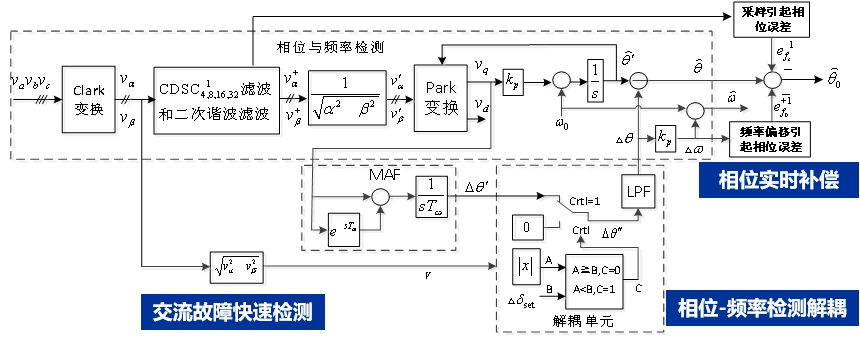

“相位跳变补偿、相位-频率检测解耦”的电网电压锁相方法

       2.研发“深度融合直流控保信息”的稳定协同控制技术,解决了多端直流复杂故障导致稳控措施失效的问题,成功实现了国产多端常规直流稳控系统在国内的首次应用。

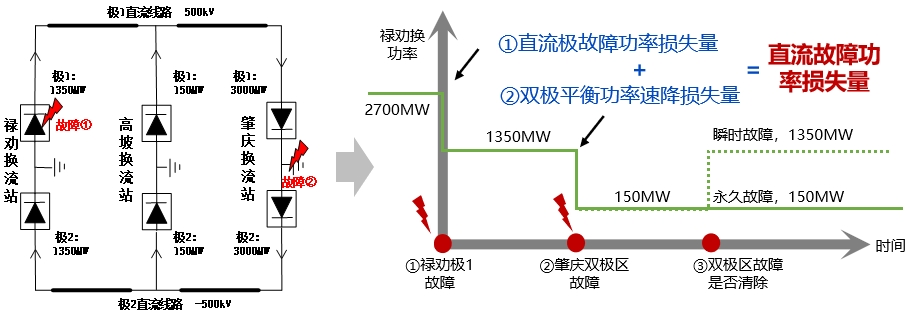

    “深度融合直流控保信息”的稳定协同控制技术

       3.研发“主站解耦-子站协同”的新一代交直流稳控系统协同控制技术,实现了多回直流组合故障并行切机控制,解决了多回多类型直流海量组合故障无法防御的问题。

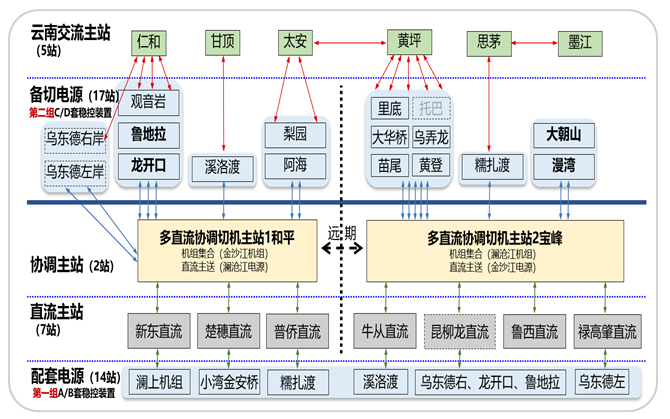

“主站解耦-子站协同”的新一代交直流稳控系统协同控制技术

       4.提出“多回多类型直流跨区多级频率协调控制”方法,创新发展了异步互联电网一体化频率调节模式,在国际上率先实现直流FLC功能常态化应用,动作次数已超过1150次。

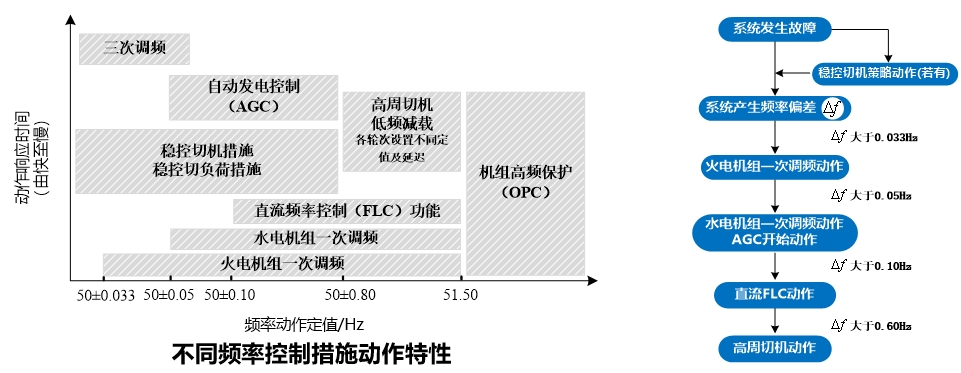

“多回多类型直流跨区多级频率协调控制”方法


       成果成功应用于多家单位

       项目相关研究成果已在省级及以上调度中心、设备厂家等11家单位应用,建成南方电网多直流协调稳定控制系统工程、禄高肇多端直流稳控系统工程、云南电网频率协调控制系统工程等,接入不同类型直流总容量35400MW,覆盖16座大型水电站,共87台机组,接入机组容量42350MW。成果应用以来,直流FLC动作次数超过1150次;共发生直流单/双极闭锁故障冲击12次,全部正确动作。项目授权发明专利28项,发表国内外权威期刊论文40篇(SCI/EI检索32篇)。


南方电网多直流协调稳定控制系统出厂验收会(南京)

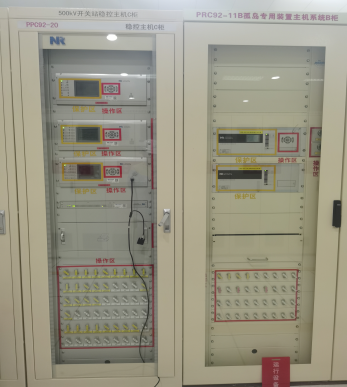

稳控系统主站C套现场装置图
